Надежность и долговечность дома в первую очередь зависит от прочности фундамента в его основании. Для формирования основы существует немало технологий, но одним из самых надежных считается вариант в виде монолитной плиты из железной арматуры и бетона.
монолитная плита из железной арматуры и бетона
Ее заливают в предварительно подготовленный котлован. Для чего на дне оного насыпается песчано-гравийная подушка, а по периметру делается опалубка. Но наиболее важная составляющая плитный фундамент – это его армирование. Чтобы дом простоял долгие годы необходимо правильно подобрать диаметр арматуры, рассчитать ее шаг в каркасе и надежно связать в единый остов.
схема возведения плитного фундамента
Выбор материалов и технологии армирования фундаментной плиты
Застывший бетон является крепким материалом. Однако фундамент из него в течение года подвергается непрерывному влиянию перепадов температуры и влажности, а также иному внешнему воздействию. Без усиления из арматуры в нем появятся трещины и разрывы.
Армирование позволяет перераспределить нагрузки сверху (вес самого дома) и снизу (вспучивание грунта) по всей площади монолитной плиты.
Подбор стройматериалов
В качестве армирующего материала может выступать сталь или композитный полимер (стеклопластиковая арматура).
Первый вариант – самый ходовой и хорошо известный. Однако стеклопластик постепенно отвоевывает рынок. Особенно это заметно в частном малоэтажном домостроении.

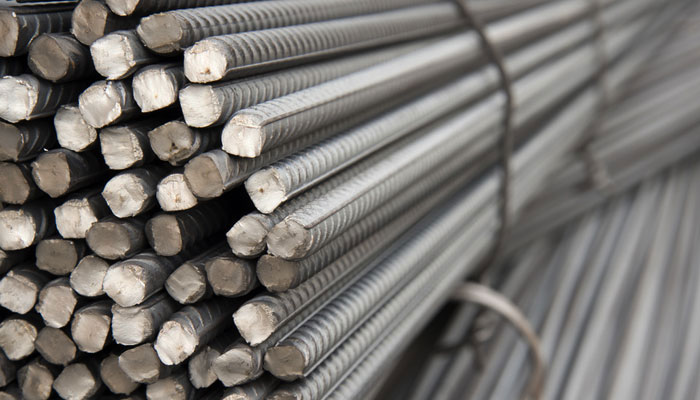

стальная арматура
Стеклопластиковые арматурные пруты стоят немного дороже стальных. Однако они прочнее и по диаметру их в фундамент можно укладывать меньшего сечения. В итоге расходы на стеклопластик получаются значительно меньшие, нежели на стальной каркас. Соединить стеклопластиковые прутья можно только вязкой, а для железа существует еще и сварка.
Стеклопластиковые арматурные пруты
Важно! Основное достоинство стеклопластика заключается в его неподверженности ржавлению. Если бетон будет поврежден, то вода начнет воздействовать на сталь и быстро ее «разъедать». Окончательный выбор вида арматуры для плитного основания зависит от доступности того или иного стройматериала, наличия сварочного аппарата, навыков работы с последним и личных предпочтений хозяина.
В большинстве случаев для строительства частного дома рекомендуется выбирать более долговечный стеклопластиковый вариант.
Схема монтажа арматурных прутов
Для малоэтажных строений чаще всего применяются прутки из стали сечением 12-16 мм либо их аналог из стеклопластика в 8-10 мм. При этом оба варианта должны иметь рифление для более надежного сцепления с бетоном.
Арматура для монолитной плиты укладывается в виде решетки из перекрещивающихся прутов по всей площади основания. В итоге образовываются квадратные ячейки. Оптимальный шаг между прутами – 15 см. Но чем большими делаются ячейки, тем дешевле обойдется армирование бетонной плиты. Однако максимальный их размер для плитного основания – 30х30 см.
схема размещения арматурных прутков
Толщина арматуры и шаг в ячейках подбираются исходя из нагрузок на фундамент. Точно и правильно их рассчитать может только профессионал. Чтобы после заливки бетона не пожалеть стоит заказать качественный проект фундамента.
В нем будет и чертеж со всеми размерами и схема укладки прутков. Придется заплатить проектировщику за работу, но при этом получится немало сэкономить на стройматериалах. Профессионал сделает точный расчет с максимально усиленным периметром и разгруженным центром, где можно применить более тонкие прутки.
Для монолитов толщиной 15-20 см достаточно уложить сетку в один слой. Для более толстого основания выбирается вариант с двумя или тремя решетками на разном уровне, которые скрепляются меж собой вертикальными перемычками.
Важный момент! Армирующие пруты по всей ширине плиты должны быть неразрывными, иначе прочностные характеристики арматуры могут оказаться ниже расчетных показателей по проекту.
По требованиям СНиПов от конца прута до внешних поверхностей плиты должна быть защитная прослойка сплошного бетона. Иначе сталь начнет коррозировать. Нижняя решетка также не должна лежать на земле. Под нее необходимо подложить кирпичи.
Вязка делается с помощью:
- проволоки и обычных кусачек;
- специального пистолета;
- пластиковых хомутов.
Все три способа позволяют создать надежный армирующий каркас для монолитной основы из бетона. Главное, надежно затянуть стяжки, чтобы сетка представляла собой единую цельную конструкцию.
Процесс выполнения армирования бетонного плитного основания
Армирующая сетка укладывается на гравийно-песчаную подушку. Чаще всего для каркаса выбирается схема из двух слоев. Сначала выполняется вязка нижней решетки, шаг между прутами которой делается в 15-20 см. Затем сверху монтируется еще один точно такой же арматурный слой, а после на распорках поднимается над первым.
В точках пересечения прутов вставляются вертикальные перемычки и увязываются с обеими решетками. В местах приямков и будущих стен делаются выпуски арматуры, шаг ячеек здесь уменьшается в 1, 5-2 раза для усиления конструкции.
Верхнюю сетку также можно уложить на заранее подготовленные П-образные хомуты. На каждый квадратный метр каркаса таких перемычек устанавливается 2-3 штуки.
Совет! Чтобы предотвратить случайный сдвиг каркаса в ходе заливки бетона между ним и опалубкой следует положить пластиковые вкладыши.
В итоге должен получиться армирующий каркас размером немногим меньше будущей бетонной плиты.
Изготовление стального каркаса
При возведении собственного дома, гаража или бани неопытный строитель может столкнуться с множеством вопросов. Один из них – так ли уж обязательно армирование фундамента или можно обойтись и без этого? Ведь без арматуры он обойдется гораздо дешевле, чем армированный.
Армировать фундамент необходимо, иных вариантов здесь не может, поскольку он является основой здания, а арматура – основой его прочности.
Армирование намного увеличивает стойкость основания к передающимся от здания нагрузкам, распределенным, как правило, неравномерно. Кроме того, бетон подвержен растрескиванию, особенно при больших колебаниях температур. Деформация бетонного фундамента может произойти и при проседании грунта или его горизонтальных сдвигах. Однако делать армирование надо ещё уметь, так как любые ошибки может обойтись очень дорого. Рассмотрим несколько особенно важных правил, необходимых к выполнению, если вам хочется знать, как армировать фундамент.
Сначала нужно не ошибиться при выборе стальной арматуры для каркаса фундамента. Согласно строительным нормативам, для малоэтажного строительства используется металл, имеющий сечение от 10 до 12 миллиметров. Для строительства дома лучше использовать арматуру с сечением не меньше 12 мм, а для остальных хозяйственных построек вполне подойдет 10-миллиметровая. Стальные стержни должны быть обязательно рифлеными, так как это способствует более надежной связке бетона с металлом. Подобные материалы способны хорошо противостоять растягивающим нагрузкам на конструкцию в ходе ее эксплуатации.
Не следует ни в коем случае экономить на качестве арматуры. При изготовлении фундамента, который несет большие нагрузки, обязательно надо использовать только новый металл. Иногда случается так, что люди пренебрегают этим важным условием и используют старую, бывшую в употреблении арматуру. Залитый в основание дома подобный ржавый металлолом, подверженный дальнейшей ускоренной коррозии через микротрещины в бетоне, способен со временем привести к более сильному растрескиванию и быстрому разрушению фундамента.
стальной каркас фундамента
Теперь нужно решить, как производить армирование: вертикальным или горизонтальным способом. При малоэтажном строительстве специалисты рекомендуют горизонтальную укладку арматуры. Здесь необходимо учитывать одну особенность: в идеальном варианте длина стального стержня должна равняться длине стороны фундамента, то есть один элемент каркаса должен иметь как можно меньше связок в продольном направлении. Поэтому применяют стандартные стальные арматурные стержни длиной от 4 до 6 метров.
Связка продольных стержней между собой осуществляется прочной проволокой с использованием поперечных отрезков арматуры одинаковой длины. Используют при сборке каркаса также и сварной метод соединения. Оптимальное расстояние от одной точки поперечного пересечения до другой должно быть не более 150 см, а расстояние между продольными стержнями – около 20 см. На углах края арматуры загибаются в сторону граней каркаса. Верхний край стального армирующего каркаса должен быть ниже общей высоты фундамента на 3 – 5 см и около 5 см отступать от опалубки.
Стальная армирующая сетка готова, можно приступать к заливке каркаса фундамента бетоном.
